Boîtier d'acquisition audio

La musique DIY !

Depuis longtemps déjà, faisant du piano depuis plusieurs années, je voulais m'enregistrer pour rejouer sur cette version,

voilà donc chose faite avec le boîtier ACA...

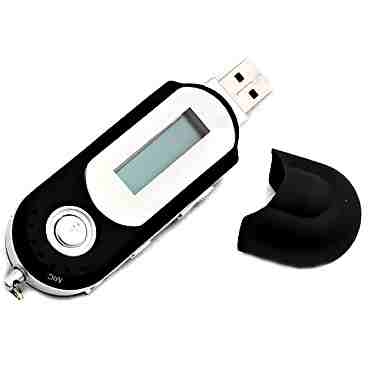

Tout d'abord, il a fallu trouver un support d'enregistrement

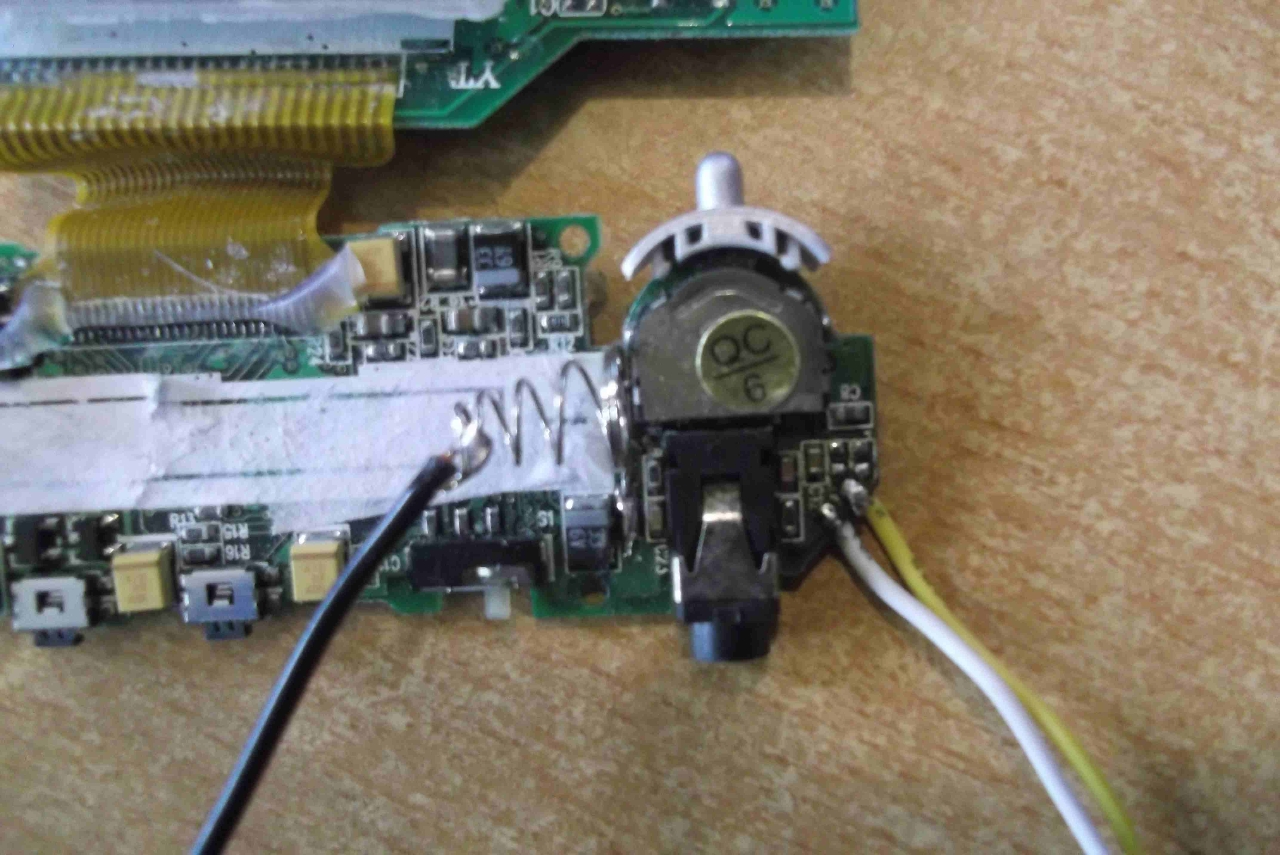

Puis, après démontage, je remarquais que le micro une fois enlevé du socle pouvais être remplacé par une prise jack simple. Aussitôt dit, aussitôt fait, la prise jack était montée.

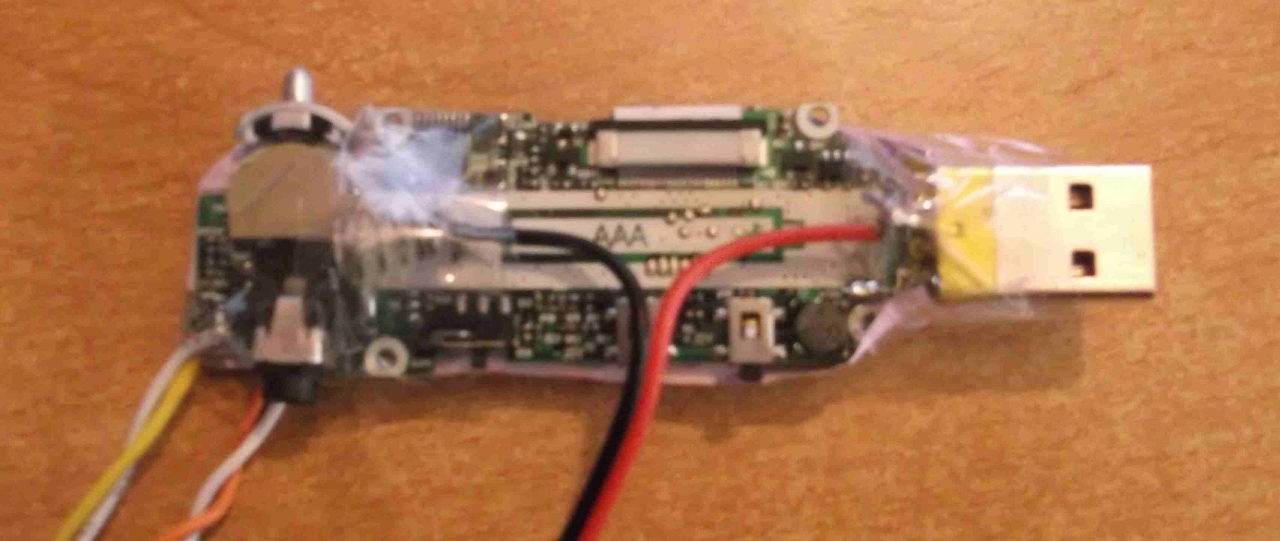

Après plusieurs essais, je me rendais compte que l'autonomie du baladeur était très faible : un support pour piles a donc été rajouté, augmentant le temps d'utilisation jusqu'à plusieurs heures.

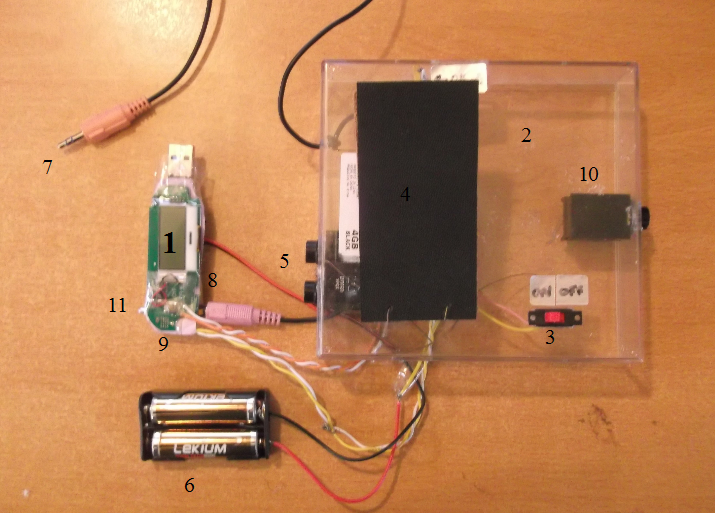

La "bête" à nu :

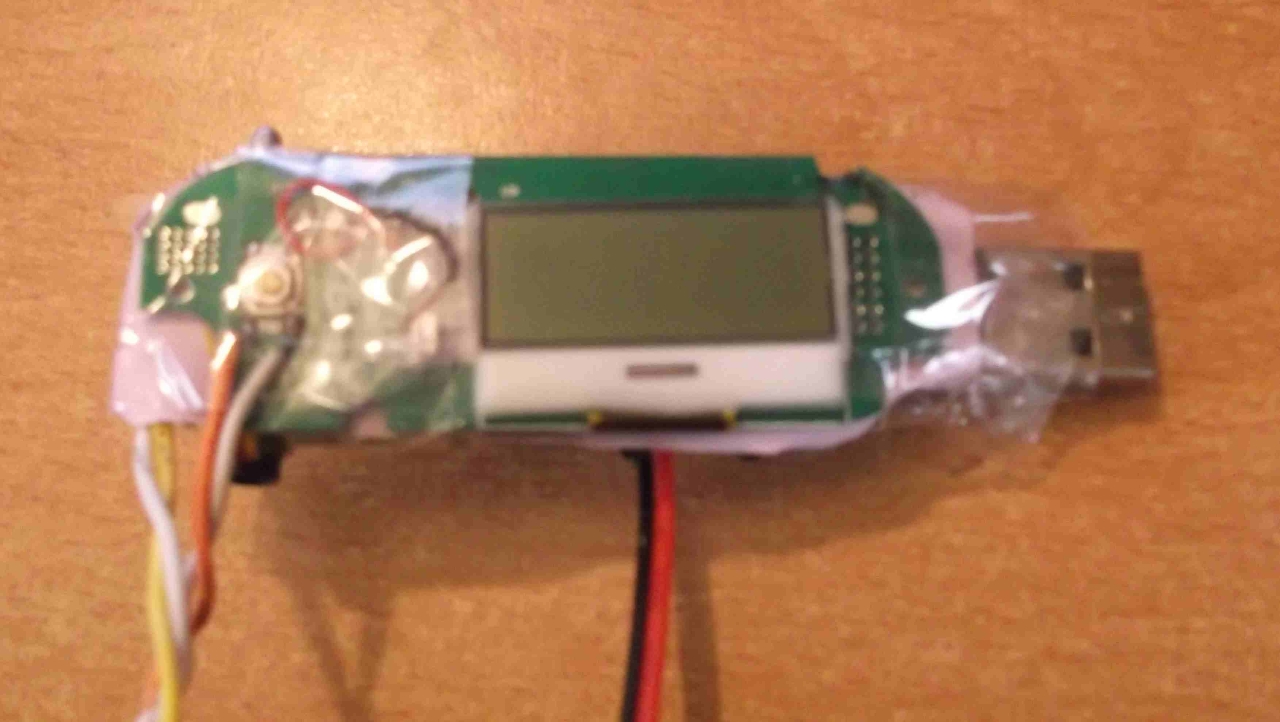

1- Le baladeur MP3 désossé

2-La boite contenant les différentes parties

3-Interrupteur ON/OFF

4-Pédale posée sur un micro-rupteur

5-Entrées Jack ( une seule utilisable mais projet de faire un mixage pour plusieurs instruments) raccordée au 9

6-Piles

7-Sortie jack

8-Sortie jack

9-Raccordement micro (liaison instrument mp3)

10-Sortie jack (non utilisée mais projet de double sortie)

11-Sélecteur de pistes / menu MP3

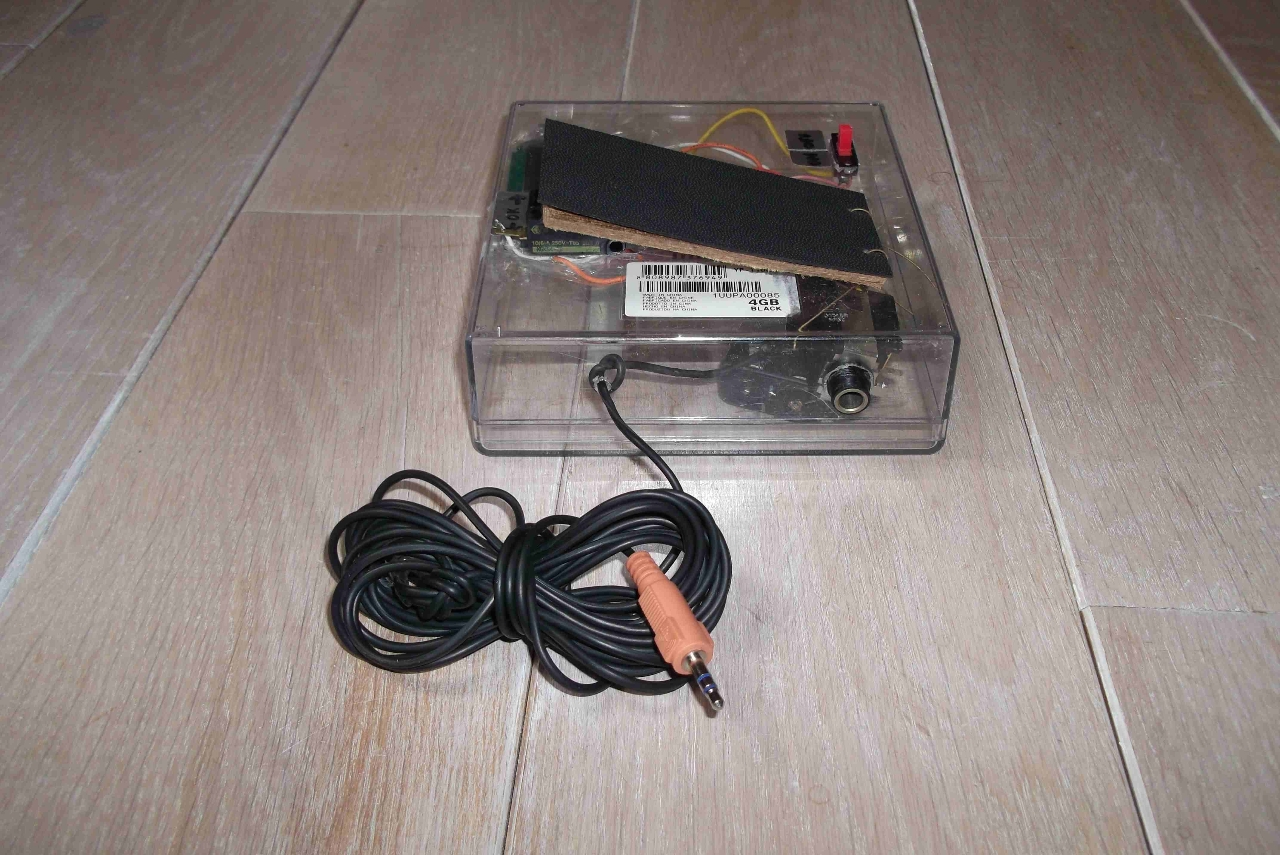

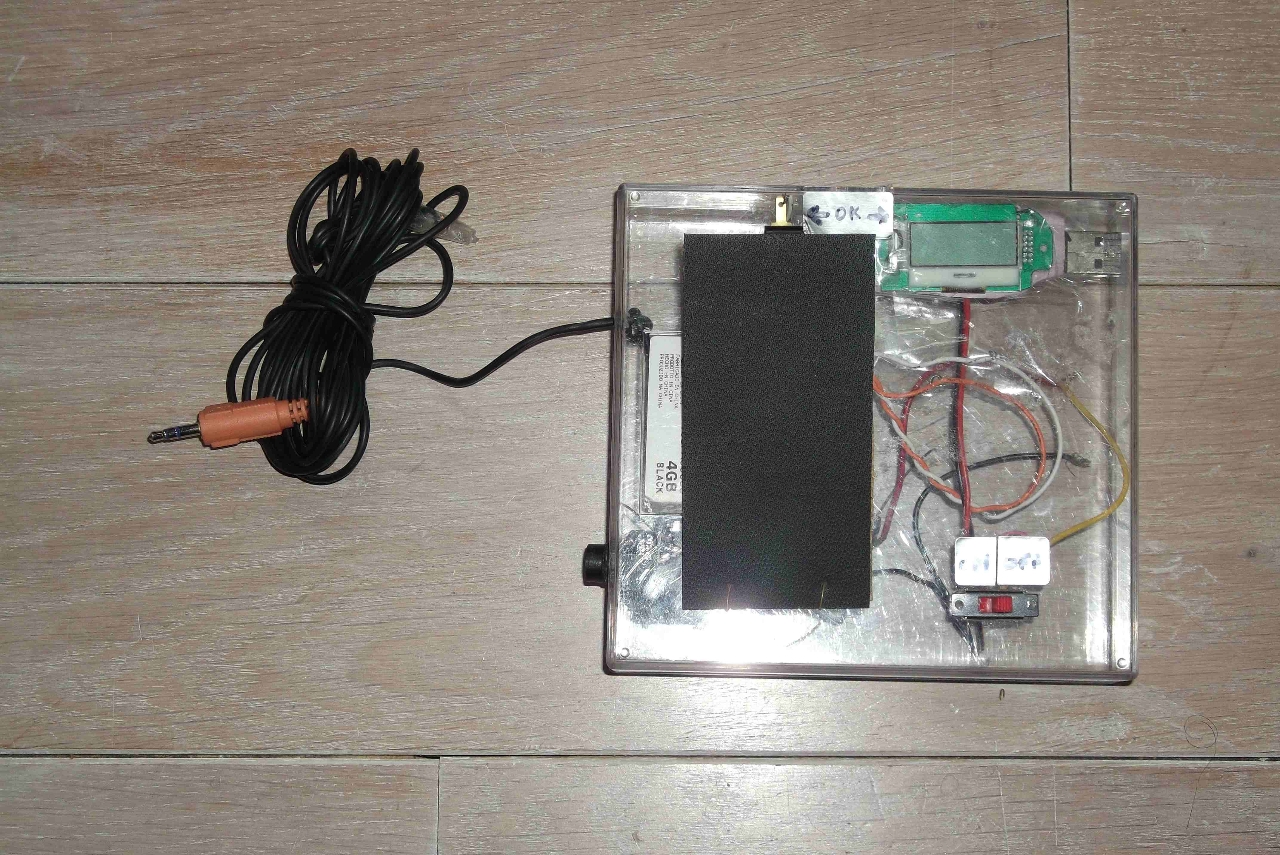

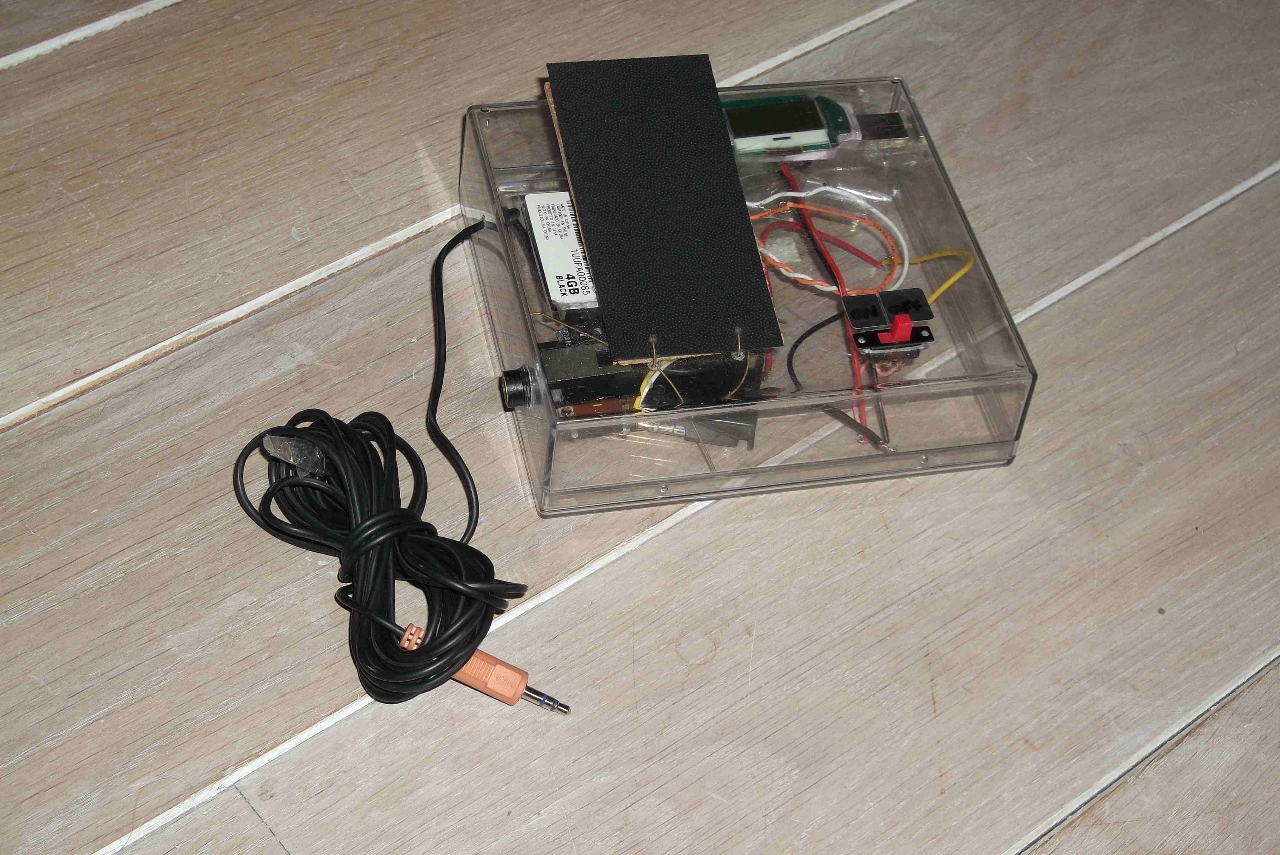

Différentes vues :

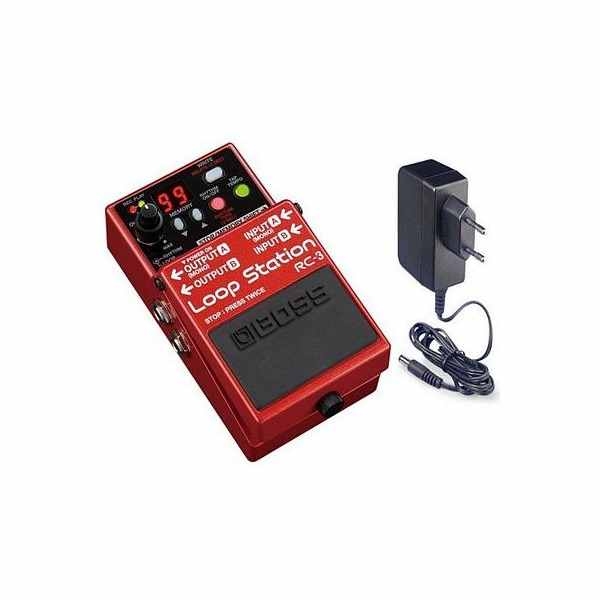

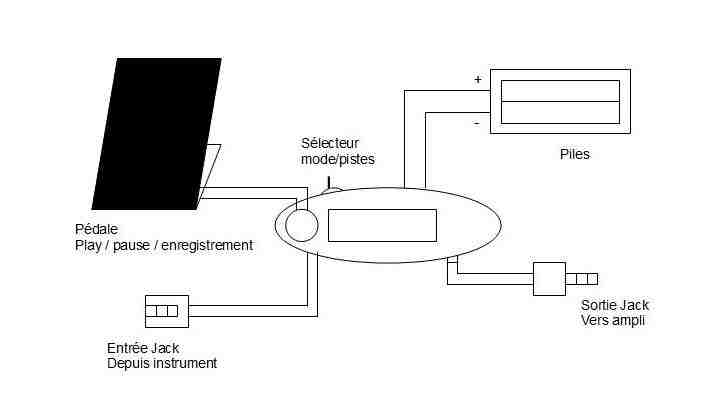

Le principe illustré ci-dessus est donc assez simple et très facile à réaliser sois-même, pour allier les économies et la fonctionnalité, puisque un enregistreur de ce type (pédale loop), bien que d'une qualité supérieure, vaut tout de même la modique somme d'une centaine d'euros.
